Cirkulationspump Grundfos TP 200-470/4, 75kW 493m³/h 41m 3x400V 50Hz

Cirkulationspump Grundfos TP 200-470/4,  75kW  493m³/h  41m 3x400V 50Hz

• Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
• Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
• Pumpen är försedd med en obalanserad gummibälgstätning.
• Axeltätningen uppfyller EN 12756.
• Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
• Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation
MEI=0,70 | MEI>0,70

     *-Bilden på produkten kan avvika från aktuell produkt.

Vätska
Vätska	Vatten
Vätsketemperatur område	0 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	1485 rpm
Resulterande flöde	493 m³/h
Resulterande lyfthöjd för pumpen	41 m
Max. tryck	470 dm
Faktisk pumphjulsdiameter	373 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Material
Pumphus	Gjutjärn EN-GJL 200 ASTM Class 35
Pumphjul	Gjutjärn EN-GJL 200 ASTM Class 30
Materialkod	A

Installation
Max. omgivningstemperatur	-20 .. 55 °C
Max. driftstryck	16 bar
Flänsstandard	DIN
Anslutningskod	F
Röranslutning	DN 200
Sugsida	DN 200
Trycksida	DN 200
Trycksteg	PN 16
Inbyggnadslängd	1000 mm
Motorflänsstorlek	FF500

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning  P2	75 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-420D/ 660-725Y V
Nominell ström	133/77 A
Startström	690-690%
Cos phi - verkningsgrad	0,86
Varvtal	1485 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 95%
Motorns verkningsgrad vid full belastning	95-95%
Motorverkningsgrad vid 3/4 last	95,3-95,3%
Motorverkningsgrad vid 1/2 last	95-95%
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	83V15240

Övriga
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	1030 kg
Bruttovikt	1070 kg
Leveransvolym	1,84 m3

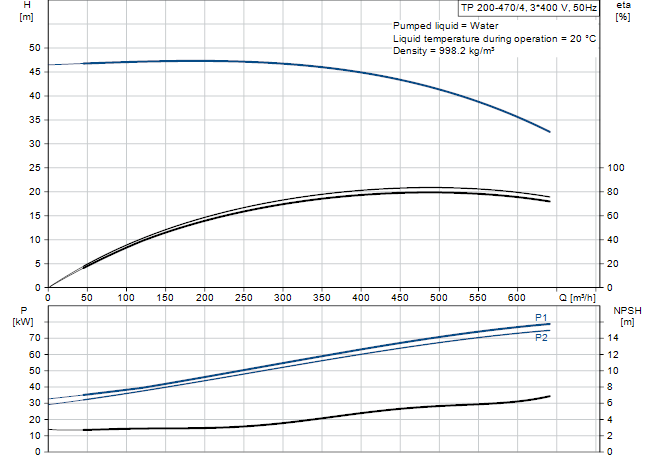

 Prestanda kurvor

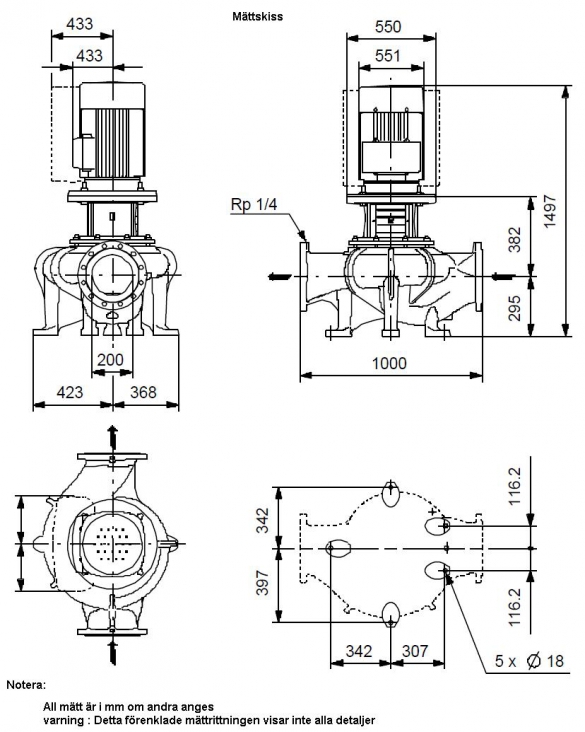

» Ritning med mått beskrivning

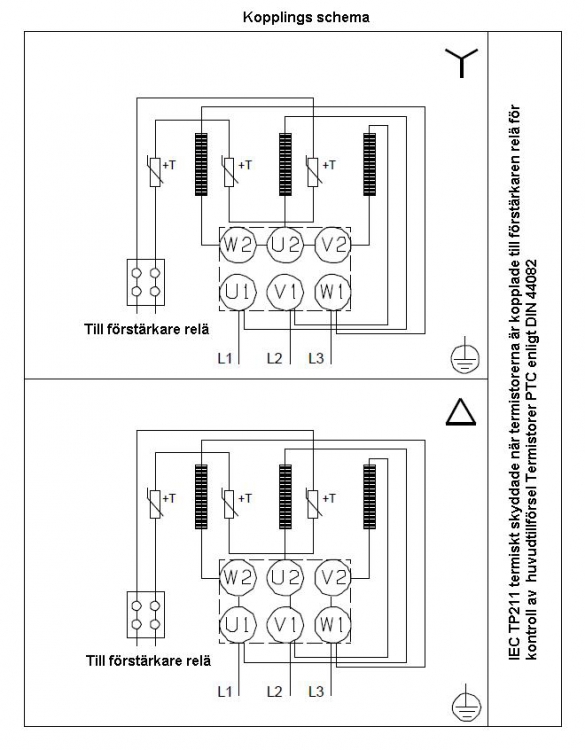

» Kopplings schema
