Cirkulationspump Grundfos TP 150-250/4, 22kW 296m³/h 20,4m 3x400V 50Hz
Cirkulationspump Grundfos TP 150-250/4, 22kW 296m³/h 20,4m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
1465 rpm |
| Resulterande flöde | 296 m³/h |
| Resulterande lyfthöjd för pumpen | 20,4 m |
| Max. tryck | 250 dm |
| Faktisk pumphjulsdiameter | 266 mm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans | ISO9906:2012 3B |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus |
Gjutjärn |
| Pumphjul |
Gjutjärn |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur | 55°C |
| Max. driftstryck | 16 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 150 |
| Sugsida | DN 150 |
| Trycksida | DN 150 |
| Trycksteg | PN 16 |
| Inbyggnadslängd | 800 mm |
| Motorflänsstorlek | FF300 |
| Elektriskdata | |
| Motortyp | SIEMENS |
| IE Efficiency class | IE3 |
| Effektförbrukning P2 | 22 kW |
| Antal Poler | 4 |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380-420D/ |
| Nominell ström | 41/24 A |
| Startström | 680-680 % |
| Cos phi - verkningsgrad | 0,83 |
| Varvtal | 1470 rpm |
| Kapslingsklass (EC 34-5) | 55 (Protect. Vattenstrålar / damm) |
| Efficiency | IE3 93% |
| Motorns verkningsgrad vid full belastning |
93% |
| Motorverkningsgrad vid 3/4 last | 93.6-93.6 % |
| Motorverkningsgrad vid 1/2 last | 93.6-93.6 % |
| Isolationsklass (EC 85) | F |
| Motorskydd | PTC |
| Motornr | 99032118 |
| Övriga | |
| Minsta effektivitetsindex, MEI ≥ | 0,65 |
| Nettovikt | 399 kg |
| Bruttovikt | 459 kg |
| Leveransvolym | 0,937 m3 |

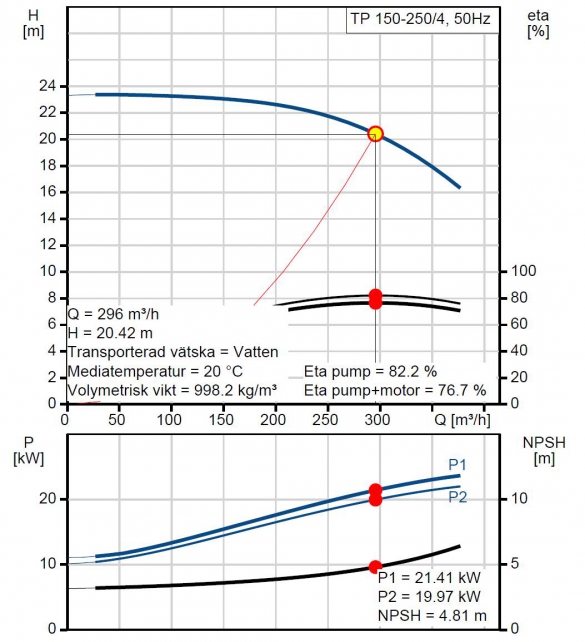

Prestanda kurvor
