Cirkulationspump Grundfos TP 150-200/4, 15kW 253m³/h 16,4m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
Ytterligare produktinformation
- Produkten bär märkningen Grundfos Blueflux®.
- Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
- Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4.
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Vätska |
Vatten |
| Vätsketemperatur område |
0 till 120°C |
| Vätsketemp |
20°C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Hastighets |
1460 rpm
|
| Resulterande flöde |
253 m³/h |
| Resulterande lyfthöjd för pumpen |
16,4 m |
| Max. tryck |
200 dm |
| Faktisk pumphjulsdiameter |
243 mm |
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans |
ISO9906:2012 3B |
| Pumpversion |
A |
| Modell |
A |
| Material |
| Pumphus |
Gjutjärn
EN-GJL-250
ASTM class 35
|
| Pumphjul |
Gjutjärn
EN-GJL-200
ASTM class 30
|
| Materialkod |
A |
| Installation |
| Max. omgivningstemperatur |
60°C |
| Max. driftstryck |
16 bar |
| Flänsstandard |
DIN |
| Anslutningskod |
F |
| Röranslutning |
DN 150 |
| Sugsida |
DN 150 |
| Trycksida |
DN 150 |
| Trycksteg |
PN 16 |
| Inbyggnadslängd |
800 mm |
| Motorflänsstorlek |
FF300 |
| Elektriskdata |
| Motortyp |
SIEMENS |
| IE Efficiency class |
IE3 |
| Effektförbrukning P2 |
15 kW |
| Antal Poler |
4 |
| Nätfrekvens |
50 Hz |
| Märkspänning |
3 x 380-420 D/660-725 Y V
|
| Nominell ström |
28.5/16.6 A |
| Startström |
850-850 % |
| Cos phi - verkningsgrad |
0,82 |
| Varvtal |
1475 rpm |
| Kapslingsklass (EC 34-5) |
55 Dust/Jetting |
| Efficiency |
IE3 92,1% |
Motorns verkningsgrad vid full
belastning |
92,1% |
| Motorverkningsgrad vid 3/4 last |
92.3-92.3 % |
| Motorverkningsgrad vid 1/2 last |
91.5-91.5 % |
| Isolationsklass (EC 85) |
F |
| Motorskydd |
PTC |
| Motornr |
99032114 |
| Övriga |
| Märka |
Grundfos Blueflux |
| Minsta effektivitetsindex, MEI ≥ |
0,65 |
| Nettovikt |
317 kg |
| Bruttovikt |
378 kg |
| Leveransvolym |
0,937 m3 |

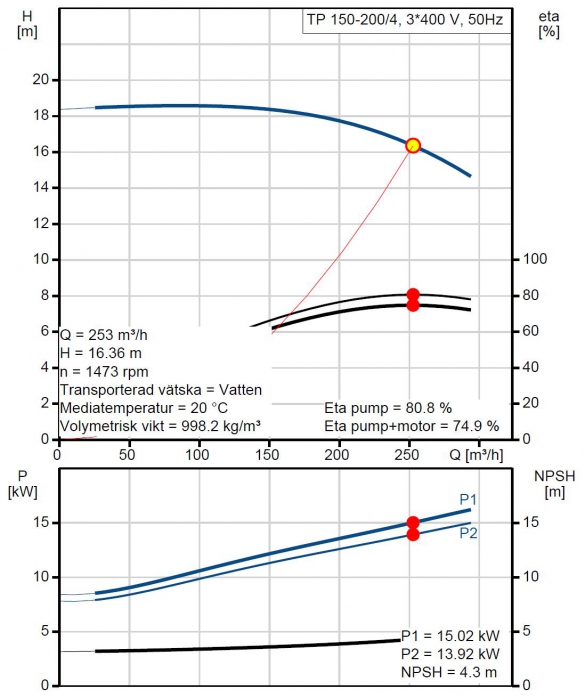

Prestanda kurvor

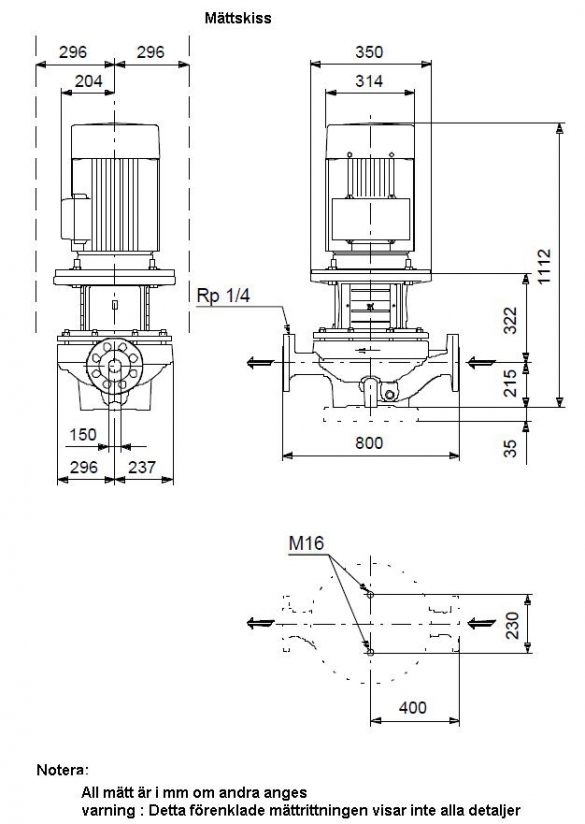

» Ritning med mått beskrivning

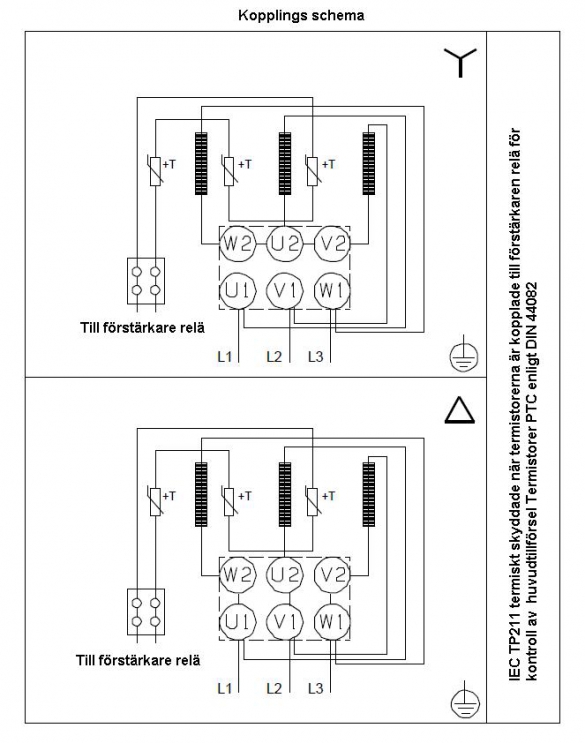

» Kopplings schema
