Cirkulationspump Grundfos TP 150-100/4, 5,5kW 200m³/h 7,5m 3x400V 50Hz
Cirkulationspump Grundfos TP 150-100/4, 5,5kW 200m³/h 7,5m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
1450 rpm |
| Resulterande flöde | 200 m³/h |
| Resulterande lyfthöjd för pumpen | 7,5 m |
| Max. tryck | 100 dm |
| Faktisk pumphjulsdiameter | 196-172 mm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans | ISO9906:2012 3B |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus |
Gjutjärn |
| Pumphjul |
Gjutjärn |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur |
60 °C |
| Max. driftstryck | 16 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 150 |
| Sugsida | DN 150 |
| Trycksida | DN 150 |
| Trycksteg | PN 16 |

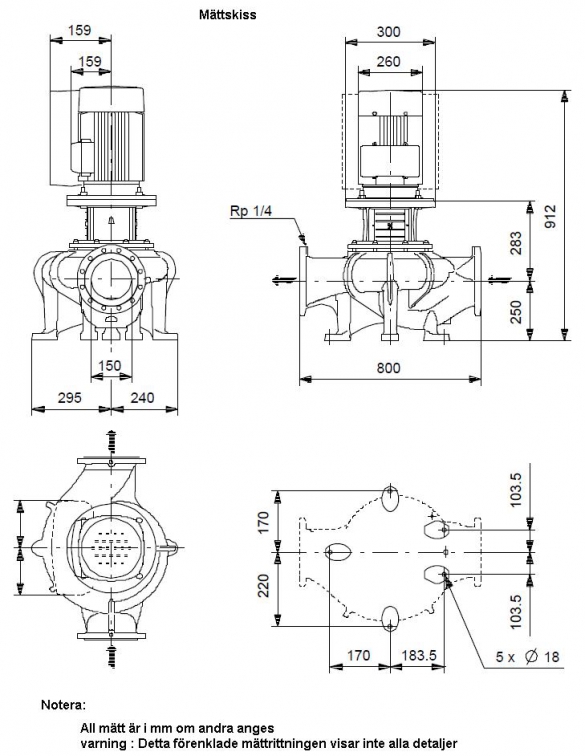

| Inbyggnadslängd | 800 mm |
| Motorflänsstorlek | FF265 |
| Elektriskdata | |
| Motortyp | 132SB |
| IE Efficiency class | IE3 |
| Effektförbrukning P2 | 5,5 kW |
| Antal Poler | 4 |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380-415 D/660-690 Y V |
| Nominell ström | 11,0-11,0/ 6,35-6,35 A |
| Startström | 700-760 % |
| Cos phi - verkningsgrad | 0,86-0,80 |
| Varvtal | 1460 rpm |
| Kapslingsklass (EC 34-5) | 55 Dust/Jetting |
| Efficiency | IE3 89,6% |
| Motorns verkningsgrad vid full belastning |
89,6% |
| Motorverkningsgrad vid 3/4 last | 90,3% |
| Motorverkningsgrad vid 1/2 last | 90,4% |
| Isolationsklass (EC 85) | F |

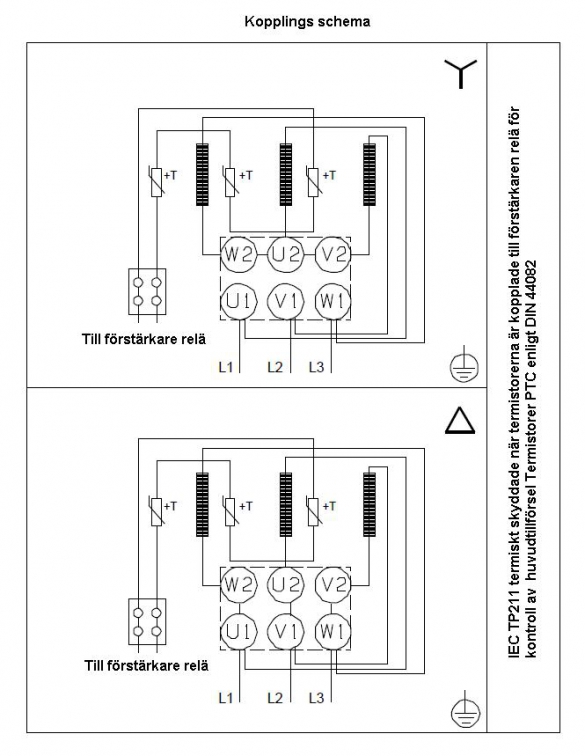

| Motorskydd | PTC |
| Motornr | 87370261 |
| Övriga | |
| Märka | Grundfos Blueflux |
| Minsta effektivitetsindex, MEI ≥ | 0,62 |
| Nettovikt | 220 kg |
| Bruttovikt | 316 kg |
| Leveransvolym | 2,29 m3 |

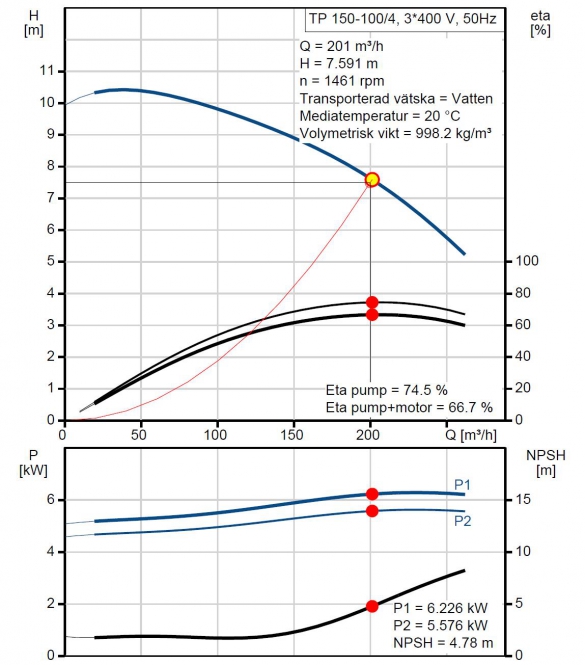

Prestanda kurvor
