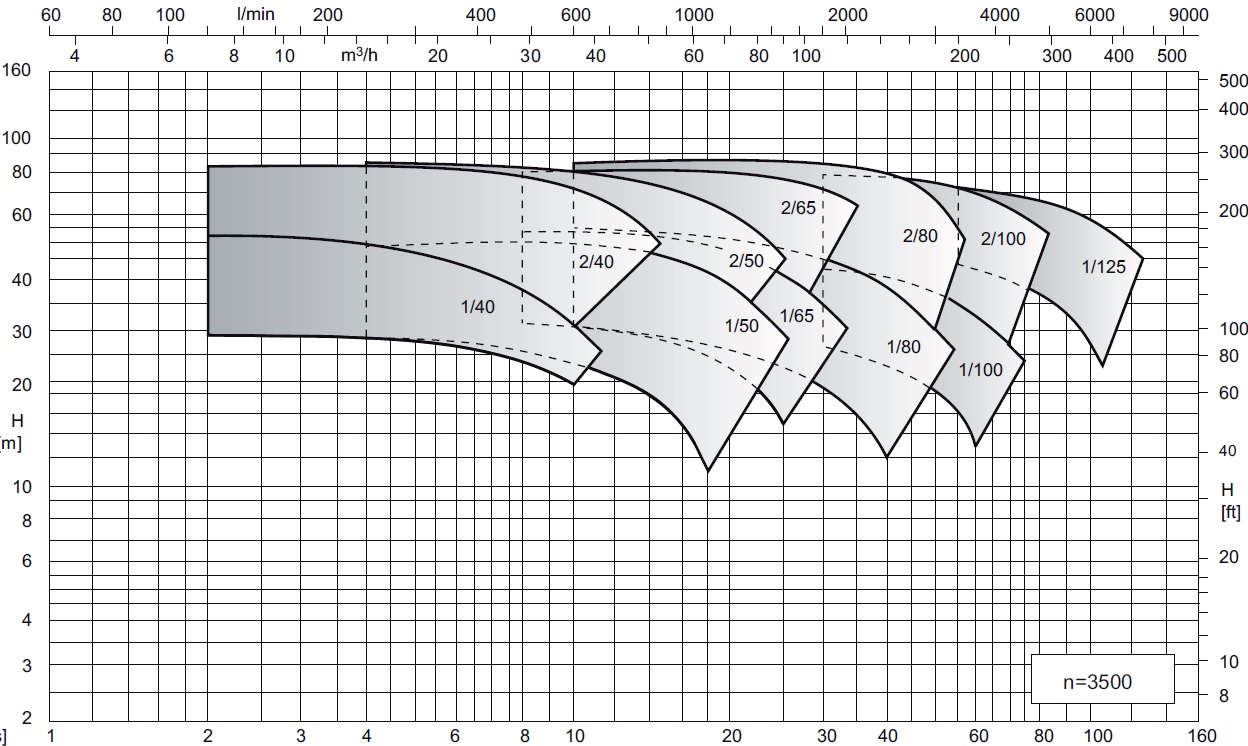

  2. Centrifugstegspump enkel horisontella MEC-3500

Centrifugstegspump enkel horisontella MEC-3500




Centrifugstegspump enkel horisontella MEC-3500

Pump konstruktion och material


S. no Delar Material
    1 Leverans hölje Gjutjärn
    2 Sugkåpa Gjutjärn
    3 Pumphjul Gjutjärn
    4 Slitring Gjutjärn
    5 Bakre slitring Gjutjärn
    6 Packbox Gjutjärn
    7 Spillring Grafite sladd
    8 Löphjulsmuttern Mässing
    9 Passkil Stål
    10 Feather key Stål
    11 Vatten hållare Gummi
    12 Packning för suglock Impregnated plasticizing material
    13 Sockel Gjutjärn
    14 Lagerflänsen Gjutjärn
    15 Pumpaxeln Behandladstål
    16 Axelhylsan Stål
    17 Oljesticka Stål / Gummi
    18 Kontakt Aluminium / gummi
    19 Bäring --
    20 Tätningsring Gummi
    21 Motor passkil Stål
    22 Packning för fläns Impregnated plasticizing material





DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 1/40
50x40 D

H

P

30,3
0,4

 30,9
0,3		 28,7
0,4		 28,4
0,4
50x40 C

H

P

 35,9
0,3		 34,9
0,3		 34,8
0,4		 34,8
0,5		 11,3
0,6
50x40 B

H

P

 43,4
0,4		 42,1
0,5		 42,1
0,5		 42,1
0,6		 15,8
0,7
50x40 A

H

P

 51,6
0,5		 51,7
0,6		 51,6
0,7		 50,7
0,8		 14
0,9
NPSH [M] 1,3 1,3 2,5 2,8 3,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 2/40
50x40 F

H

P

 42,6
0,8

46,6

0,2

44,5

1,9

11,6

0,3
50x40 E

H

P

55,6

0,8

54,5

1,2

51,5

0,8

28,5

0,2
50x40 D

H

P



61,2

0,2

61,1

0,3

59,9

0,3

12,4

0,3
50x40 C

H

P

68,6

0,3

68,4

0,3

66,1

0,3

11

0,4
50x40 B

H

P

76,2

0,6

76,1

0,6

75,8

0,7

11,4

0,7
50x40 A

H

P

80,9

0,6

80,8

0,7

79,2

0,7

24,2

0,8
NPSH [M] 1,8 1,8 2,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 1/50
65x50 D

H

P

 24,6
0,8		 32,5
0,8		 25,2
0,9		 24,7
0,9		 11,2
1
65x50 C

H

P

 31,3
0,9		 38,4
1,2		 32,2
1,1		 38,8
1,1		 22,2
1,2
65x50 B

H

P

 37,3
1,1		 44,4
1,1		 38,2
1,2		 44,4
1,3		 25,3
1,4
65x50 A

H

P

 42,3
1,2		 49,3
1,3		 44,2
1,4		 50,4
1,6		 35,6
1,7
NPSH [M] 3,3 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 2/50
65x50 E

H

P

50,4

0,6

50,2

0,6

46,9

0,7

43,9

0,7

 29,2
2,5
65x50 D

H

P

59,3

4,1

59,8

4,2

56,2

4,8

53,5

3,2
65x50 C

H

P

68,4

0,6

68,3

0,6

65,1

0,7

62,5

0,7

13,6

0,8
65x50 B

H

P

76,2

0,8

76,2

0,8

74,9

0,8

71,2

0,9

16,6

0,9
65x50 A

H

P

 81,1
2,4

81,6

0,4

79,4

0,5

77,1

0,6

20,4

0,7
NPSH [M] 3,3 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 1/65
80x65 D

H

P

31,6

1,4

31,4

1,6

30,9

1,7

27,9

1,9

18,4

1,7
80x65 C

H

P

36,4

0,5

36,7

0,4

37,9

0,4

34,9

0,3

 13,8
2,1
80x65 B

H

P

44,7

0,4

44,3

0,5

44,1

0,7

42,5

0,7

14,6

0,8
80x65 A

H

P

50,6

0,5

50,5

0,6

50,1

0,7

49,6

0,9

19,9

0,9
NPSH [M] 3,3 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 2/65
80x65 E

H

P

52,7

0,6

51,7

0,6

35,4

0,6
80x65 D

H

P



60,9

0,7

60,9

0,7

41,4

0,6
80x65 C

H

P

68,1

0,7

69,5

0,7

47,6

0,8
80x65 B

H

P



76,2

0,9

52,6

0,9
80x65 A

H

P





80,1

0,6

56,4

0,7
NPSH [M] 2,3 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 1/80
100x80 D

H

P

 30,4
1,4		 29,9
1,5		 27,1
1,7		 24,9
1,8
100x80 C

H

P

36,4

0,6

 36,3
1,8		 34,2
2,1		 32,4
2,3

9,6

0,8
100x80 B

H

P

42,6

0,8

42,8

0,8

41,9

0,8

39,2

0,9

11,6

0,9
100x80 A

H

P

48,3
6,3

48,6

0,4

47,4

0,5

46,1

0,6

11,4

0,7
NPSH [M] 1,9 1,9 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 2/80
100x80 E

H

P

 47,2
3,9		 45,4
2,2		 31,1
2,4		 19,7
2,6

14,6

6,1
100x80 D

H

P

 56,9
4,4

54,2

0,6

25,9

0,7

21,9

0,7

19,2

7,3
100x80 C

H

P

 65,9
4,4

63,3

0,6

28,1

0,7

26,5

0,7

24,6

0,8
100x80 B

H

P

71

9,7

71,8

0,8

32,9

0,8

30,2

0,9

28,6

0,9
100x80 A

H

P

80,4

7,6

 80,2
4,8		 34,1
5,8		 33,5
6,8		 31,2
7,7
NPSH [M] 2,3 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 1/100
125x100 D

H

P

 27,8
2,6		 26,6
3,6		 25,2
3,5		 23,4
3,5		 10,1
3,3
125x100 C

H

P

 32,3
3,9		 31,7
4,1		 29,9
3,1		 27,6
4,2		 13,2
4,1
125x100 B

H

P

 37,6
4,5		 36,9
4,8		 34,7
3,7		 33,8
3,7		 17,7
5
125x100 A

H

P

 43,1
5,3		 42,5
5,6		 41,4
4,4		 40,4
4,6		 22,7
6,1
NPSH [M] 3,3 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 2/100
125x100 E

H

P

 50,9
6,4		 49,9
6,8		 48,8
7,1		 26,4
7,4		 14,6
7,6
125x100 D

H

P

 58,1
7,3		 57,4
8		 56,2
8,5		 31,8
8,9		 18,1
9,2
125x100 C

H

P

66,9

13,4

 65,7
9,2		 64,8
9,9		 36,6
10,6		 22,2
11,3
125x100 B

H

P

 72

36,8

 71,2
10,3		 70,6
10,6		 39,6
12		 25,2
12,7
125x100 A

H

P

77,6

40,6

 77,7
11,5		 76,2
12,5		 43,4
13,5		 28,2
14,3
NPSH [M] 3,3 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



DNaxDNm
[mm]

Impeller trimning

 Kapacitet
[l/m] 60 90 120 150 180
[m3/h] 3,6 5,4 7,2 9 10,8
[l/s] 1 1,5 2 2,5 3
MEC-A 1/125
150x125 E

H

P

46,6

7,1

43,3

8,1

40,3

9,3

36,7

10,3

30,1

12,4
150x125 D

H

P

54,5

11,7

53,7

0,5

49,6

0,6

41,4

0,2

33,8

29,7
150x125 C

H

P

60,6

53,8

59,3

0,2

57,5

0,3

49,5

0,2

39

0,3
150x125 B

H

P



65,2

0,2

63,1

0,3

57

0,3

5,5

0,3
150x125 A

H

P



71,4

0,3

69,4

0,3

63

0,3

11,1

0,4
NPSH [M] 3,1 3,3 3,5 3,8 4,2
M.E.I. ≥ 0,40



H = Totalt huvud vid pumpkroppen i [m]
P = Effekt absorberad av pumpkroppen i [kW]
