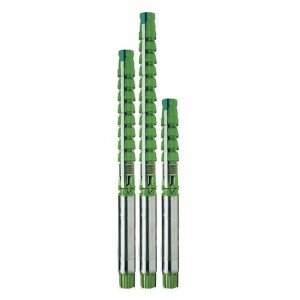

Borrhålspumpar elektriska Rovatti 7E3

Borrhålspumpar elektriska Rovatti 7E3

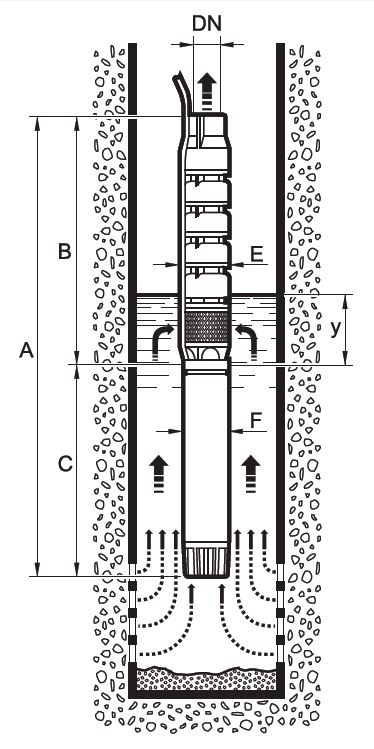

Utvändiga mått i mm och vikt i kg

7E3- 2 Poler
Pump	A	B	C	DN GAS	E Ø MAX	F	Y	Pump Vikt	Motor Vikt
7E3/1A - 67	*	650	*	4"	182	142	1000	32	*
7E3/2A - 612	*	794	*	4"	182	142	1000	41	*
7E3/3A - 617	*	938	*	4"	182	142	1000	50	*
7E3/4 - 625	*	1082	*	4"	182	142	1000	59	*
7E3/5AN - 627	*	1226	*	4"	182	142	1000	68	*
7E3/5 - 630	*	1226	*	4"	182	142	1000	68	*
7E3/6A - 635	*	1370	*	4"	185	142	1000	77	*
7E3/7A - 640	*	1514	*	4"	185	142	1000	86	*
7E3/8B - 645	*	1658	*	4"	185	142	1000	95	*
7E3/8 - 650	*	1658	*	4"	185	142	1000	95	*
7E3/8D - 855	*	1658	*	4"	201	190	1000	95	*
7E3/9 - 860	*	1802	*	4"	201	190	1000	104	*
7E3/10D - 870	*	1946	*	4"	203	190	1000	113	*
7E3/11C - 875	*	2090	*	4"	203	190	1000	122	*
7EK3/13D - 890	*	2378	*	4"	203	190	1000	140	*

Pumptyp	Motoreffekt	Kapacitet
		[l/min]	0	600	1100	1200	1300	1500	1700	1800	1900	2000	2200
		[m3/h]	0	36	66	72	78	90	102	108	114	120	132
	[kW]	[l/s]	0	10	18,3	20	21,7	25	28,3	30	31,7	33,3	36,7
7E3/1A - 67	5,5	[m]	23	20	17,5	17,2	17	15,5	14	13	12	11	9
7E3/2A - 612	9,2	[m]	46	38	32,5	32	30,5	28	25	23	21,5	19	14
7E3/3A - 617	13	[m]	67	56	47	45	44	40	35	32	29	26,5	19
7E3/4 - 625	18,5	[m]	90	74	68	61	58,5	53	47	43	39	36	26
7E3/5AN - 627	20	[m]	108	87	74	71	67,5	60,5	51	46	41,5	35	25
7E3/5 - 630	22	[m]	112	93	79	76,2	73,5	66	57	53	48	42	31
7E3/6A - 635	26	[m]	132	108	92,5	88,5	84,5	76	65	59	53,5	47,5	33
7E3/7A - 640	30	[m]	152	126	106	101	96,5	86,5	74	68	60,5	53,5	35
7E3/8B - 645	33	[m]	174	141	117	112	107	74	79	71	64	55	36
7E3/8 - 650	37	[m]	182	150	125	119	114	102	87	80	73	64	46
7E3/8D - 855#	40	[m]	201	162	135	130	125	113	100	92,5	84	73	53
7E3/9 - 860#	45	[m]	210	174	147	142	138	125	109	100	91	81	67
7E3/10D - 870#	51,5	[m]	252	202	169	162	156	142	125	115	105	90	66
7E3/11C - 875#	55	[m]	258	214	182	174	166	152	132	121	109	98	72
7EK3/13D - 890#	66	[m]	307	258	221	212	203	184	161	148	134	119	90

# Pump för 8" väl

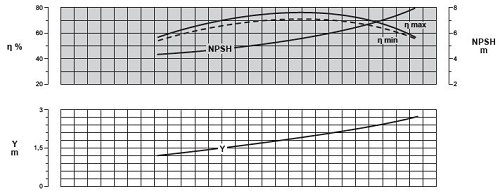

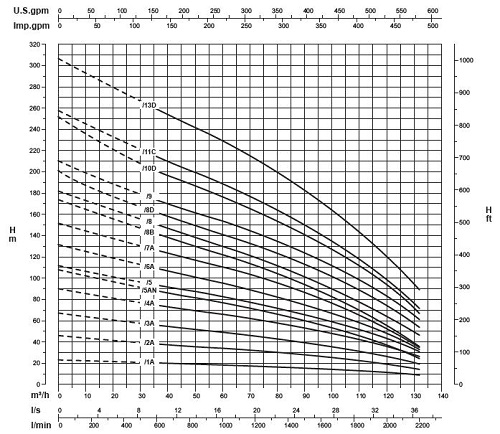

Kurvor som fastställts för vätskedensitet 1000 kg/m³ - viskositet 1 mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-Ventil förlustIcke avkastning.
