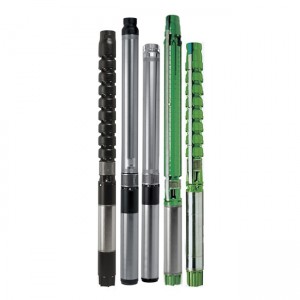

Borrhålspumpar elektriska Rovatti 6ER4N

Borrhålspumpar elektriska Rovatti 6ER4N

Utvändiga mått i mm och vikt i kg

6ER4N- 2 Poler
Pump&nbsp	A	B	C	DN GAS	E Ø MAX	F	Y	Pump Vikt	Motor Vikt
6ER4N/6 - 45	*	760	*	2½”	150	96	800	25	*
6ER4N/8 - 47	*	858	*	2½”	150	96	800	28	*
6ER4N/11 - 610	*	1005	*	2½”	150	142	800	33	*
6ER4N/13 - 612	*	1103	*	2½”	150	142	800	36	*
6ER4N/15 - 615	*	1201	*	2½”	150	142	800	39	*
6ER4N/18 - 617	*	1348	*	2½”	150	142	800	44	*
6ER4N/21 - 620	*	1495	*	2½”	150	142	800	49	*
6ER4N/25 - 622	*	1740	*	2½”	150	142	800	57	*
6ER4N/27 - 625	*	1838	*	2½”	150	142	800	60	*
6ER4N/30 - 627	*	1985	*	2½”	150	142	800	65	*
6ER4N/33 - 630	*	2132	*	2½”	150	142	800	70	*
6ERK4N-T/38 - 635	*	2643	*	2½”	152	142	800	85	*
6ERK4N-T/44 - 640	*	2986	*	2½”	152	142	800	95	*

Pumptyp	Motoreffekt	Kapacitet
		[l/min]	0	150	325	350	400	450	475	500	525	550	600
		[m3/h]	0	9	19,5	21	24	27	28,5	30	31,5	33	36
	[kW]	[l/s]	0	2,5	5,4	5,8	6,7	7,5	7,9	8,3	8,8	9,2	10
6ER4N/6 - 45	4	[m]	65	54,5	45	44	43	38	35,5	32,5	28	25,5	17
6ER4N/8 - 47	5,5	[m]	85	72	60	59	56,5	50	46	42	38	33	22
6ER4N/11 - 610	7,5	[m]	118	101	85	84	81	72	66	61	55	48	33
6ER4N/13 - 612	9,2	[m]	144	121	107	101	99	88	81,5	75	67	60	40
6ER4N/15 - 615	11	[m]	165	140	121	119	113	101	93	85	77	67	44
6ER4N/18 - 617	13	[m]	193	164	142	139	133	122	113	105	96	84	59
6ER4N/21 - 620	15	[m]	222	190	163	160	155	141	131	122	109	95	64
6ER4N/25 - 622	16,5	[m]	272	228	193	191	184	162	147	132	116	98	67
6ER4N/27 - 625	18,5	[m]	290	243	207	204	193	168	153	138	123	106	66
6ER4N/30 - 627	20	[m]	320	271	231	228	216	190	174	156	137	119	75
6ER4N/33 - 630	22	[m]	353	299	256	253	240	210	191	173	153	133	80
6ERK4N-T/38 - 635	26	[m]	405	344	296	292	277	248	230	209	186	162	105
6ERK4N-T/44 - 640	30	[m]	432	375	327	323	304	272	252	229	197	170	108

Kurvor som fastställts för vätskedensitet 1000 kg/m³ - viskositet 1 mm²/s - temperatur 20°C, η% - Pump verkningsgrad, Y-Ventil förlust Icke avkastning.
