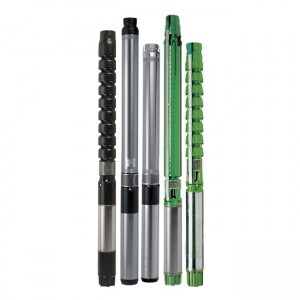

Borrhålspumpar elektriska Rovatti 6ER1

Borrhålspumpar elektriska Rovatti 6ER1

Utvändiga måtti mmoch vikti kg

6ER1- 2 Poler
Pump	A	B	C	DN GAS	E Ø MAX	F	Y	Pump Vikt	Motor Vikt
6ER1/8 - 43	*	774	*	2 ½"	150	96	800	25,5	*
6ER1/10 - 44	*	852	*	2 ½"	150	96	800	28	*
6ER1/13 - 45	*	974	*	2 ½"	150	96	800	33	*
6ER1/19 - 47	*	1208	*	2 ½"	150	96	800	42	*
6ER1/25 - 610	*	1481	*	2 ½"	150	142	800	53	*
6ER1/31 - 612	*	1715	*	2 ½"	150	142	800	62	*
6ER1/37 - 615	*	1949	*	2 ½"	150	142	800	71	*
6ERK1-T/43 - 617	*	2460	*	2 ½"	150	142	800	87	*
6ERK1-T/50 - 620	*	2733	*	2 ½"	150	142	800	95	*
6ERK1-T/56 - 622	*	3006	*	2 ½"	150	142	800	106	*
6ERK1-T/63 - 625	*	3279	*	2 ½"	150	142	800	117	*

Pumptyp	Motoreffekt	Kapacitet
		[l/min]	0	50	60	70	90	100	120	140	160	180	200	225
		[m3/h]	0	3	3,6	4,2	5,4	6	7,2	8,4	9,6	10,8	12	13,5
	[kW]	[l/s]]	0	0,83	1	1,7	1,5	1,7	2	2,3	2,7	3	3,3	3,7
6ER1/8 - 43	2,2	[m]	77	74	73,5	73	71	70	67,5	64	60	54	47,7	38
6ER1/10 - 44	3	[m]	96	93,5	93	92	90	89	86	81	76	68	60	47
6ER1/13 - 45	4	[m]	126	124	123	122	120	118	114	109	102	93	81	65
6ER1/19 - 47	5,5	[m]	181	174	172	170	167	166	158	150	140	126	109	86
6ER1/25 - 610	7,5	[m]	238	233	232	231	225	222	214	203	189	170	149	118
6ER1/31 - 612	7,5	[m]	296	289	288	285	279	275	266	252	237	213	184	148
6ER1/37 - 615	9,2	[m]	348	339	338	335	329	325	314	298	279	250	215	173
6ERK1-T/43 - 617	11	[m]	398	388	386	383	378	374	363	346	324	291	252	205
6ERK1-T/50 - 620	13	[m]	481	451	446	441	433	429	418	398	365	328	283	230
6ERK1-T/56 - 622	15	[m]	531	503	497	493	483	477	465	442	409	363	313	247
6ERK1-T/63 - 625	16,5	[m]	601	567	561	554	541	535	521	492	453	403	345	273

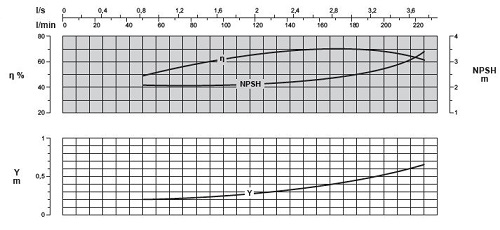

Kurvor som fastställts för vätskedensitet 1000 kg/m³ - viskositet 1 mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-Ventil förlust Icke avkastning.
