Borrhålspumpar elektriska Rovatti 6E1N

Borrhålspumpar elektriska Rovatti 6E1N

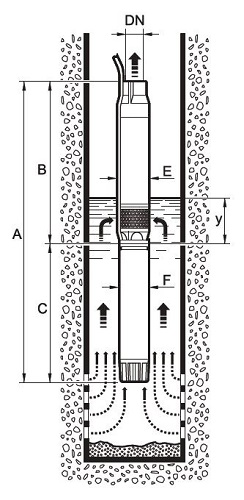

Utvändiga mått i mm och vikt i kg

6E01N- 2 Poler
Pump	A	B	C	DN GAS	E Ø MAX	F	Y	Pump Vikt	Motor Vikt
6E1N/2A - 44	*	532	*	2½"	149	96	800	22,5	*
6E1N/3B - 45	*	615	*	2½"	149	96	800	26,5	*
6E1N/4A - 47	*	697	*	2½"	149	96	800	30,5	*
6E1N/5A - 610	*	783	*	2½"	150	142	800	36	*
6E1N/6D - 610	*	865	*	2½"	150	142	800	40	*
6E1N/6A - 612	*	865	*	2½"	150	142	800	40	*
6E1N/7C - 612	*	948	*	2½"	150	142	800	44,5	*
6E1N/8B - 615	*	1030	*	2½"	150	142	800	48,5	*
6E1N/9A - 617	*	1113	*	2½"	150	142	800	52,5	*
6E1N/10A - 620	*	1195	*	2½"	150	142	800	57	*
6E1N/11B - 620	*	1278	*	2½"	150	142	800	61	*
6E1N/12B - 622	*	1360	*	2½"	150	142	800	65,5	*
6E1N/13A - 625	*	1443	*	2½"	150	142	800	69,5	*
6E1N/14C - 625	*	1525	*	2½"	150	142	800	73,5	*
6E1N/14A - 627	*	1525	*	2½"	150	142	800	73,5	*
6E1N/15A - 630	*	1608	*	2½"	150	142	800	78	*
6E1N/17C - 630	*	1773	*	2½"	150	142	800	86,5	*
6E1N/19B - 635	*	1938	*	2½"	150	142	800	94,5	*
6EK1N/21A - 640	*	2103	*	2½"	150	142	800	103	*
6EK1N/24B - 645	*	2350	*	2½"	150	142	800	115,5	*
6EK1N/27B - 650	*	2598	*	2½"	150	142	800	128,5	*

Pumptyp	Motoreffekt	Kapacitet
		[l/min]	0	150	200	250	300	350	400	500	600	650	700
		[m3/h]	0	9	12	15	18	21	24	30	36	39	42
	[kW]	[l/s]	0	2,5	3,3	4,2	5	5,8	6,7	8,3	10	10,8	11,7
6E1N/2A - 44	3	[m]	33	29	28	27	28	24	23	21	17	15	12
6E1N/3B - 45	4	[m]	49	43	42	40	38	37	35	31	25	21	17
6E1N/4A - 47	5,5	[m]	65	59	57	54	52	50	48	43	34	29	24
6E1N/5A - 610	7,5	[m]	82	74	72	69	67	64	61	55	45	39	33
6E1N/6D - 610	7,5	[m]	92	84	81	78	75	72	69	61	49	41	34
6E1N/6A - 612	9,2	[m]	98	89	87	83	80	78	74	66	54	47	39
6E1N/7C - 612	9,2	[m]	110	101	98	94	90	86	83	75	59	51	41
6E1N/8B - 615	11	[m]	130	119	115	111	107	104	99	89	71	61	51
6E1N/9A - 617	13	[m]	148	136	131	127	123	119	113	102	82	71	60
6E1N/10A - 620	15	[m]	164	154	146	141	136	132	126	111	91	80	67
6E1N/11B - 620	15	[m]	179	166	161	155	149	144	137	121	99	85	71
6E1N/12B - 622	16,5	[m]	196	180	174	167	160	154	148	132	106	91	76
6E1N/13A - 625	18,5	[m]	213	196	188	181	174	168	161	141	114	98	79
6E1N/14C - 625	18,5	[m]	220	201	195	188	180	174	166	46	117	101	81
6E1N/14A - 627	20	[m]	229	213	204	197	189	183	175	153	125	107	89
6E1N/15A - 630	22	[m]	245	226	217	209	201	193	185	165	133	113	93
6E1N/17C - 630	22	[m]	267	246	238	228	219	210	199	177	140	121	100
6E1N/19B - 635	26	[m]	307	284	274	264	253	242	231	205	166	143	115
6EK1N/21A - 640	30	[m]	344	319	308	296	285	274	262	231	186	161	133
6EK1N/24B - 645	33	[m]	385	360	348	334	319	304	291	258	210	182	150
6EK1N/27B - 650	37	[m]	432	407	394	377	359	341	326	290	238	207	171

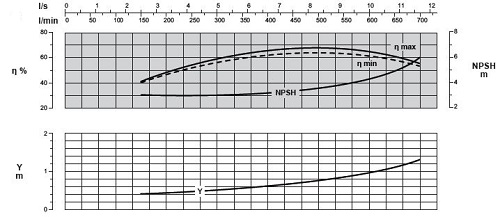

Kurvor som fastställts för vätskedensitet 100[m]0 kg/m³ - viskositet 1 mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-Ventil förlust Icke avkastning.
