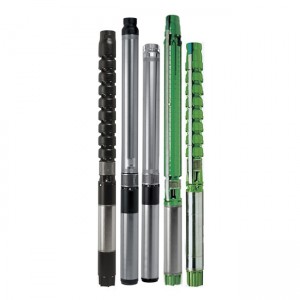

Borrhålspumpar elektriska Rovatti 6E15

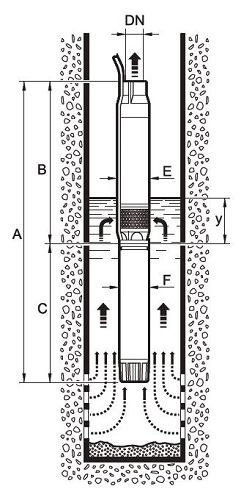

Borrhålspumpar elektriska Rovatti 6E15 Utvändiga mått i mm och vikt i kg

6ER1- 2 Poler
Pump	A	B	C	DN GAS	E Ø MAX	F	Y	Pump Vikt	Motor Vikt
6E15/2A - 44	*	614	*	3"	149	96	800	26,5	*
6E15/3D - 45	*	717	*	3"	149	96	800	31	*
6E15/4D - 47	*	819	*	3"	149	96	800	37	*
6E15/5A - 610	*	925	*	3"	150	142	800	42	*
6E15/6A - 612	*	1027	*	33"	150	142	800	47	*
6E15/7A - 615	*	1130	*	3"	150	142	800	52,5	*
6E15/8A - 617	*	1232	*	3"	150	142	800	57,5	*
6E15/9B - 617	*	1335	*	3"	150	142	800	62,5	*
6E15/10A - 620	*	1437	*	3"	150	142	800	67,5	*
6E15/11A - 622	*	1540	*	3"	150	142	800	72,5	*
6E15/12A - 625	*	1642	*	3"	150	142	800	77,5	*
6E15/13A - 627	*	1745	*	3"	150	142	800	82,5	*
6E15/14B - 627	*	1847	*	3"	150	142	800	87,5	*
6E15/15A - 630	*	1950	*	3"	150	142	800	93	*
6E15/17A - 635	*	2155	*	3"	153	142	800	103,5	*
6E15/20A - 640	*	2462	*	3"	153	142	800	119	*
6EK15/22A - 645	*	2667	*	3"	153	142	800	129	*
6EK15/25A - 650	*	2975	*	3"	153	142	800	145	*

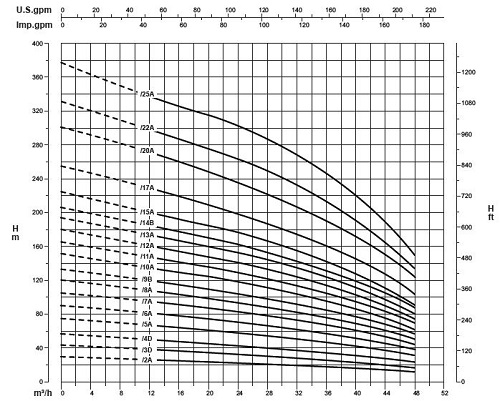

Pumptyp	Motoreffekt	Kapacitet
		[l/min]	0	200	300	400	450	500	550	600	650	700	800
		[m3/h]	0	12	18	24	27	30	33	36	39	42	48
	[kW]	[l/s]	0	3,3	5	6,7	7,5	8,3	9,2	10	10,8	11,7	13,3
6E15/2A - 44	3	[m]	29,5	26	24	23	21,5	21	19,5	18,5	17	15,5	12
6E15/3D - 45	4	[m]	42,5	36,5	35	32	31	29,5	28	26,5	24,5	22	17
6E15/4D - 47	5,5	[m]	56,5	48	45	43	41	39,5	37	35	32	29	22,5
6E15/5A - 610	7,5	[m]	74,5	66	62	58	55,5	53	50	47	44	40	31
6E15/6A - 612	9,2	[m]	90	80	72	71	68	65	61	58	53	48,5	38
6E15/7A - 615	11	[m]	105	93,5	88,5	82	79	76	72	68	62,5	56	43,5
6E15/8A - 617	13	[m]	120	107	101	93,5	90	87	82	77,5	71,5	64	49,5
6E15/9B - 617	13	[m]	133,5	117	111,5	105	100	96	91	86	79	72	57
6E15/10A - 620	15	[m]	151	133,5	126	117	113	108	102	95	88	80	62
6E15/11A - 622	16,5	[m]	165	147	138,5	128	123,5	118	112	105	97	88	68
6E15/12A - 625	18,5	[m]	180	161	151	140	134	128	122	115	106	96	73
6E15/13A - 627	20	[m]	194	173	162,5	152	145	139	132	124	114	102	79,5
6E15/14B - 627	20	[m]	206	183	174	162,5	156	149	141	133	123	112	88
6E15/15A - 630	22	[m]	225	200	188	176	169	161	152	142	130	117	90
6E15/17A - 635	26	[m]	255	228	215	200	191	182	173	161	149	134	103,5
6E15/20A - 640	30	[m]	301	271	255	235	225	215	203	191	176	160	123
6EK15/22A - 645	33	[m]	331	299	282	262	252	240	228	215	198	178	133
6EK15/25A - 650	37	[m]	377	340	322	301	290	277	264	250	230	205	148

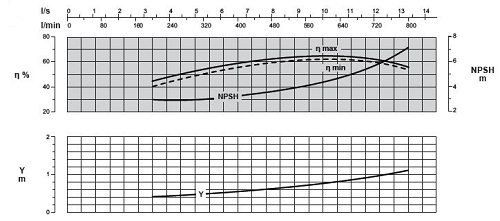

Kurvor som fastställts för vätskedensitet 1000 kg/m³ - viskositet 1 mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-Ventil förlust Icke avkastning.
