Avloppspumpstation Grundfos MultiLift M.22.3.4, 2,5kW, 11 l/s, 7,05m, 3x400V 50Hz
Avloppspumpstation Grundfos MultiLift M.22.3.4, 2,5kW, 11 l/s, 7,05m, 3x400V 50Hz
- Levereras som komplett enhet redo för installation, den Multilift består av en fullt integrerad samlande behållare med två pumpar och dränkbara motorer, backventil med integrerad Y-grenröret, ansvarsfrihet adapter med flexibel anslutning bit DN100 monterad på den samlande behållaren och en förkopplad Controller inkl en nivågivare.
- En fullt integrerad uppsamlingsbehållare har alla nödvändiga portar för anslutning av inloppsröret, utloppsrör, ventilationsrör och en manuellt manövrerad membranpump (tillbehör).
- Den samlande behållaren innehåller 8 inlopp sockets runt det har forma.
- Tillbaka inloppet DN100 placeras på en patenterad inlopp disk att ansluta alla inlopp pipe nivåer (centrum) mellan 180 och 315 mm steglös.

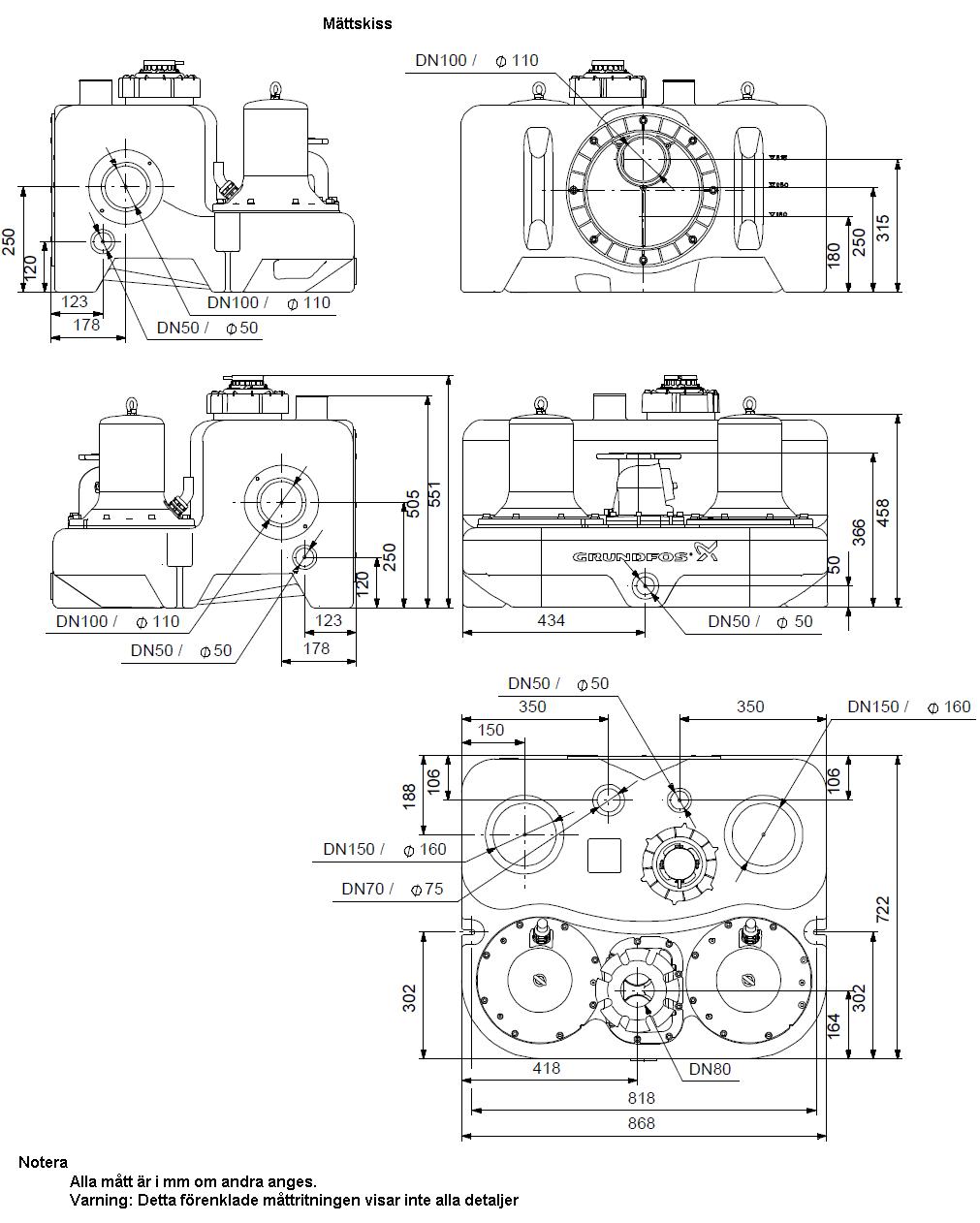

- DN100 och DN50 inlopp uttag på varje sida. 2 x DN150, DN50 uttag på toppen av tanken.
- Multilift korrosion gratis polyethylen samlande behållare är gas - och lukt-proof samt lika vattentäta, minskning av restvatten och mindre sedimentation av fasade botten design.
- Pumpar med Vortex impeller och en underhåll gratis dränkbara motorer, oljekammaren med fysiologiska ofarliga oljepåfyllning mellan två axeltätningar.
- Rotationsriktning kan observeras från yttersidan över den skaft nedanför ögat bulten.
- En LC221 styrenhet med mikroprocessor är utrustad med display för full övervakning möjligheter.
- Den pump och sensor är ansluten till styrenheten med 4m eller 10m kabel och slang längd.
- Strömförsörjning kabeln är 1, 5m med stickkontakt (inkl. fas inverter för 3-fasmotor)
- Kontaktlösa, piezo resistiv tryck sensor pluggable insidan skåpet, övervakas av controller, exakt till den millimeter på displayen.
- Blockering gratis tryck röret inuti tanken utan rörliga delar inuti avloppsvatten.
- Registeransvarige erbjuda termisk motorskydd och övervakning av pump drift.
- Termiska motorn skydd består av termokontakter i lindningen.
Kontroller funktioner:
- På/av, regelbundna och misslyckande övergången av två avloppsvatten pumpar baserat på en kontinuerlig signal från en piezo-resistiv sensor
- Motorskydd via motor-skyddsåtgärder effektbrytare eller strömmätning samt anslutning av termokontakter.
- Torr kör motorskydd via körning begränsning med en följande nöddrift
- 24h automatiska testet körs under långa perioder av inaktivitet
Inställning av fördröjningstider
- Stoppa dröjsmål (tid från stoppnivån nås tills den pumpade stoppas)
- Start fördröjning (tid från startnivå nås tills den pumpade startas)
- Larm försening (tid från ett fel visas tills ett larm är anges) till förhindrar kort-tid high-level larmet vid tillfälligt hög tillströmning till tank.
- Automatisk strömmätning för larm indikationer
- Läge (auto, manuell)
- Drifttimmar
- Impulser (antal starter)
- Högsta uppmätta motor ström
- Pumpa status (löpning, fel)
- Fasföljd fel och saknad fas
- Thermal-switch misslyckande
- Högvatten larm
- Tid för service/underhåll (valbart).
- Val av automatiska larm återställa
- Fel logg av upp till 20 larm
- Val mellan olika start nivåer
- Val av ansluten givartyp
- Kalibrering av sensorn (förinställda)
- Urval av serviceintervallet (0, 3, 6 eller 12 månader).
- Som standard har den LC 221
- Pumpen går
- Pump misslyckande
- Hög vattennivå larm
- Vanligt fel.
- Ansluta en tryck sensor styrelse (förmonterade)
- Ansluta en analog sensor (4-20mA eller 0-5V)
- Ansluta upp till fyra nivå växlar eller tryckvakter istället för analog sensor
- Ansluta en separat brytare som ska användas för översvämning identifiering av utanför Multilift.
- Lyftstationerna är ofta installerad i en sump inne i källaren - den lägsta punkten i byggnaden.
- Vid t ex grundvatten inflöde eller vattenledning sprack, larm indikeras av registeransvarige.
- Ansluta ett externt larm reset
- Ansluta växeln termiska motorn.
- Multilift sortimentet är utformad beror på den standard EN12050-1, godkänts och övervakas av externa Institutet LGA.
- Ytterligare godkännanden är VDE, GHOST, CB, EMV
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska | |
| Pump Vätska | Alla newtonska vätskor |
| Vätsketemperatur område | 40°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Resulterande flöde | 11 l/s |
| Maximal flöde | 16,7 l/s |
| Resulterande lyfthöjd för pumpen | 7,056 m |
| Maximal tryck | 10,4 m |
| Typ av hjul | VIRVELHJUL |
| Maximal partikelstorlek | 50 mm |
| Kurvtolerans | EN 12050-1 |
| Ventiltyp | KLAFFVENTIL |
| Material | |
| Pumphjul | LURANYL |
| Tank | LDPE |
| Packning | NBR |
| Installation | |
| Trycksida | 80 |
| Elektriskdata | |
| Uttagen effekt - P1 | 2 x 3 kW |
| P2 | 2 x 2,5 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 400 V |
| Spänningstolerans | +10/-14 % |
| Max antal starter per timme | 60 |
| Nominell ström | 2 x 6,1 A |
| Cos phi - Effektfaktor | 0,78 |
| Hastighet | 1430rpm |
| Motorns verkningsgrad vid full belastning | 80,8 % |
| Antal poler | 4 |
| Startmetod | direct-on-line |
| Kapslingsklass (EC 34-5) | IP68 |
| Isolationsklass (EC 85) | F |
| Motorskydd | Bimetall Termobrytare |
| Kabellängd | 4 m |
| Kabeltyp | H07 RN-F |
| Typ av skarvkoppling | CEE 3P+N+E |
| Nätkabel | 1,5 m |
| Kabelstorlek | 4X1,5+2X1 |
| Nätkabel | H05 VV-F |
| Styrningar | |
| Typ av automatikskåp | LC221,2 |
| Driftsform | S3-50%,1MIN |
| Tank | |
| Total volym på tank(s) | 130 l |
| Total effektiv volym på uppsamlingstanken vid 180 mm inlopp |
49 l |
| Total effektiv volym på uppsamlingstanken vid 250 mm inlopp |
69 l |
| Total effektiv volym på uppsamlingstanken vid 315 mm inlopp |
86 l |
| Övriga | |
| Nettovikt | 121 kg |
Prestanda kurvor
Notera
* Detta är nominella driftpunkten.
