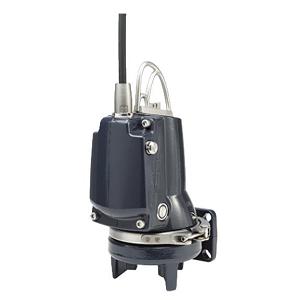

Avloppspump med autoadapt Grundfos SEG.40.40.2.50B, 4kW 3,84 l/s 34,34m 3x400V 50Hz




Avloppspump med autoadapt Grundfos SEG.40.40.2.50B, 4kW 3,84 l/s 34,34m 3x400V 50Hz
  • Grundfos SEG är en dränkbar pump med horisontalt utlopp, tillverkad för trycksatta avloppssystem inklusive spolvatten från vattenklosetter.
  • SEG pumpen är utrustad med ett skärsystem som finfördelar fasta föroreningar, så att dessa kan pumpas bort genom rör med relativt liten diameter.
  • Ytan på pumpen är slät för att undvika att smuts och orenheter fastnar på pumpen.
  • Pumpen är tillverkad i gjutjärn, spännbandet som kopplar samman pump och motor och förenklar service på pumpen är tillverkat i rostfritt stål.
  • Motorkabel innehåller även ledare från termokontakten i motorlindningen.
  • Motorkabeln har en plugg för inkoppling på motor, den helt täta pluggen förhindrar förorenigar att tränga in i motorn vid ev. kabelbrott.
  • Pumpen måste anslutas till en kontrollenhet.
  • Pumpen är testad av VDE.
*-Bilden på produkten kan avvika från aktuell produkt.
Vätska
Pump Vätska Alla newtonska vätskor
Vätsketemperatur område 40 °C
Densitet 998,2 kg/m³

Teknisk data
Resulterande flöde 3,84 l/s
Max. flöde 5,28 l/s
Resulterande lyfthöjd för pumpen 34,34 m
Max. tryck 45,7 m
Typ av hjul SKÄRANDE SYSTEM
Primär axeltätning SIC/SIC
Sekundär axeltätning KOL/CERAMICS
Läs på namnskylten PA-I
Kurvtolerans ISO9906:2012 3B2

Material
 Pumphus Gjutjärn
EN1561 EN-GJL-200
Pumphjul Gjutjärn
EN1561 EN-GJL-200

Installation
Max. omgivningstemperatur 40 °C
Max. driftstryck 6 bar
Flänsstandard DIN
Rörförbindelse DN40/50
Trycksida DN 40
Trycksteg PN10
Max. installationsdjup 10 m
Inst. torr/våt SUBMERGED
Kopplingsfot 96076063

Elektriskdata
Uttagen effekt - P1 4,9 kW
P2 4 kW
Nätfrekvens 50 Hz
Märkspänning

3 x 400-
415 V

Spänningstolerans +6/-10 %
Max antal starter per timme 30
Nominell ström 8 A
Startström 43 A
Beräknad ström vid noll belastning 3,5 A
Cos phi - Effektfaktor 0,92
Cos phi - p.f. vid 3/4 belastning 0,89
Cos phi - p.f. vid 1/2 belastning 0,81
Hastighet 2830rpm
Tröghetsmoment 0,011 kg m²
Motorns verkningsgrad vid full belastning 0,82%
Motorns verkningsgrad vid 3/4 belastning 0,82%
Motorns verkningsgrad vid 1/2 belastning 0,80%
Antal poler 2
Startmetod direct-on-line
Kapslingsklass (EC 34-5) IP68
Isolationsklass (EC 85) F
Explosionsskyddad N
Motorskydd TERMISK BRYTARE
Termiskt skydd utvändig
Kabellängd 10 m
Kabeltyp LYNIFLEX
Typ av skarvkoppling Ingen plug

Styrningar
Styrenhet Ej inkluderad
External
Fuktgivare utan fuktighetssensor

Övriga
Nettovikt 70,8 kg

 Prestanda kurvor

Notera

Detta är nominella driftpunkten.

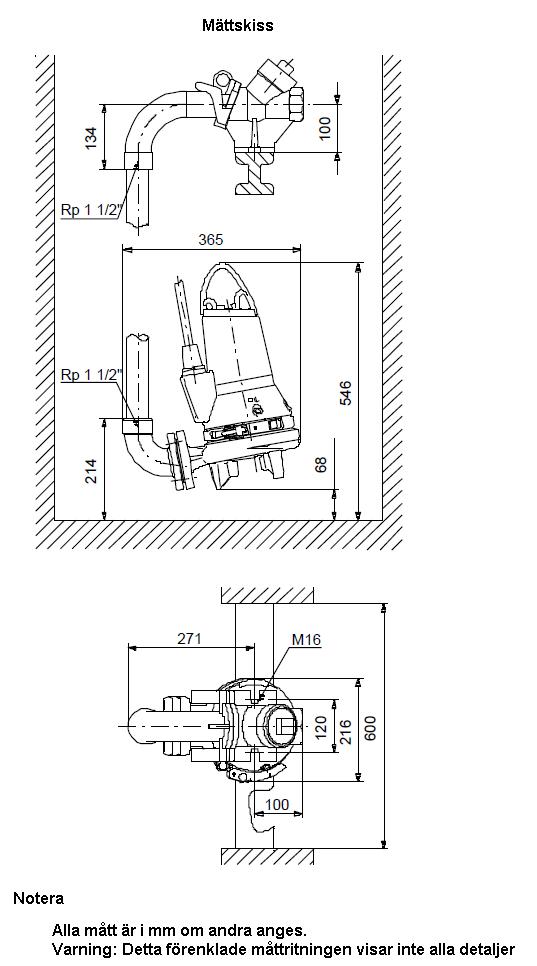

» Ritning med mått beskrivning

Grundfos Avloppspumpar  Typ SEG.40.12.2.50B, 1,2kW 2,78 I/s 13,16m 3x400V 50Hz

  • Grundfos SEG är en dränkbar pump med horisontalt utlopp, tillverkad för trycksatta avloppssystem inklusive spolvatten från vattenklosetter.
  • SEG pumpen är utrustad med ett skärsystem som finfördelar fasta föroreningar, så att dessa kan pumpas bort genom rör med relativt liten diameter.
  • Ytan på pumpen är slät för att undvika att smuts och orenheter fastnar på pumpen.
  • Pumpen är tillverkad i gjutjärn, spännbandet som kopplar samman pump och motor och förenklar service på pumpen är tillverkat i rostfritt stål.
  • Motorkabel innehåller även ledare från termokontakten i motorlindningen.
  • Motorkabeln har en plugg för inkoppling på motor, den helt täta pluggen förhindrar förorenigar att tränga in i motorn vid ev. kabelbrott.
  • Pumpen måste anslutas till en kontrollenhet.
  • Pumpen är testad av VDE.
*-Bilden på produkten kan avvika från aktuell produkt.
Allmän information
Produktnamn SEG.40.12.2.50B
Art. nr/Product No. 96075905
EAN nummer 5700394850780
RSK nummer 588 58 29

Vätska
Pump Vätska Alla newtonska vätskor
Vätsketemperatur område 40 °C
Densitet 998,2 kg/m³

Tekniskt
Resulterande flöde 2,78 I/s
Max. flöde 5 I/s
Resulterande lyfthöjd för pumpen 13,16 m
Max. tryck 20,7 m
Typ av hjul SKÄRANDE SYSTEM
primär axeltätning SIC/SIC
Sekundär axeltätning LIPSEAL
Läs på namnskylten PA-I
Kurvtolerans ISO9906:2012 3B2

Material
 Pumphus Gjutjärn
EN1561 EN-GJL-200
Pumphjul Gjutjärn
EN1561 EN-GJL-200

Installation
Max. omgivningstemperatur 40 °C
Max. driftstryck 6 bar
Flänsstandard DIN
Rörförbindelse DN40/50
Trycksida DN 40
Trycksteg PN10
Max. installationsdjup 10 m
Inst. torr/våt SUBMERGED
Kopplingsfot 96076063

Elektriskdata
Uttagen effekt - P1 1,6 kW
P2 1,2 kW
Nätfrekvens 50 Hz
Märkspänning

3 x 400-
415 V

Spänningstolerans +6/-10 %
Max antal starter per timme 30
Nominell ström 3 A
Startström 21 A
Beräknad ström vid noll belastning 2,1 A
Cos phi - Effektfaktor 0,81
Cos phi - p.f. vid 3/4 belastning 0,72
Cos phi - p.f. vid 1/2 belastning 0,58
Varvtal 2750 Varvtal
Tröghetsmoment 0,0038 kg m²
Motorns verkningsgrad vid full belastning 0,73%
Motorns verkningsgrad vid 3/4 belastning 0,71%
Motorns verkningsgrad vid 1/2 belastning 0,66%
Antal poler 2
Startmetod direct-on-line
Kapslingsklass (EC 34-5) IP68
Isolationsklass (EC 85) F
Explosionsskyddad N
Motorskydd TERMISK BRYTARE
Termiskt skydd utvändig
Kabellängd 10 m
Kabeltyp LYNIFLEX
Typ av skarvkoppling Ingen plug

Styrningar
Styrenhet Ej inkluderad
External
Fuktgivare utan fuktighetssensor

Övriga
Nettovikt 38 kg

 Prestanda kurvor

Notera

Detta är nominella driftpunkten.

» Klicka här att se produktbild i helbild

» Ritning med mått beskrivning
  • Avloppspump med autoadapt Grundfos SEG.40.40.2.50B, 4kW 3,84 l/s 34,34m 3x400V 50Hz
    Art. nr.
    GRU96075917
    Avloppspump med autoadapt Grundfos SEG.40.40.2.50B, 4kW 3,84 l/s 34,34m 3x400V 50Hz
