  2. Avloppspump med autoadapt Grundfos SEG.40.31.2.50B, 3,1kW 3,36 l/s 26,62m 3x400V 50Hz

Avloppspump med autoadapt Grundfos SEG.40.31.2.50B, 3,1kW 3,36 l/s 26,62m 3x400V 50Hz




Avloppspump med autoadapt Grundfos SEG.40.31.2.50B, 3,1kW 3,36 l/s 26,62m 3x400V 50Hz
  • Grundfos SEG är en dränkbar pump med horisontalt utlopp, tillverkad för trycksatta avloppssystem inklusive spolvatten från vattenklosetter.
  • SEG pumpen är utrustad med ett skärsystem som finfördelar fasta föroreningar, så att dessa kan pumpas bort genom rör med relativt liten diameter.
  • Ytan på pumpen är slät för att undvika att smuts och orenheter fastnar på pumpen.
  • Pumpen är tillverkad i gjutjärn, spännbandet som kopplar samman pump och motor och förenklar service på pumpen är tillverkat i rostfritt stål.
  • Motorkabel innehåller även ledare från termokontakten i motorlindningen.
  • Motorkabeln har en plugg för inkoppling på motor, den helt täta pluggen förhindrar förorenigar att tränga in i motorn vid ev. kabelbrott.
  • Pumpen måste anslutas till en kontrollenhet.
  • Pumpen är testad av VDE.

    *-Bilden på produkten kan avvika från aktuell produkt.



    Vätska
    Pump Vätska Alla newtonska vätskor
    Vätsketemperatur område 40°C
    Densitet 998,2 kg/m³

    Teknisk data
    Resulterande flöde 3,36 l/s
    Max. flöde 5 l/s
    Resulterande lyfthöjd för pumpen 26,62 m
    Max. tryck 37 m
    Typ av hjul SKÄRANDE SYSTEM
    Primär axeltätning SIC/SIC
    Sekundär axeltätning KOL/CERAMICS
    Läs på namnskylten PA-I
    Kurvtolerans ISO9906:2012 3B2

    Material
     Pumphus Gjutjärn
    EN1561 EN-GJL-200
    Pumphjul Gjutjärn
    EN1561 EN-GJL-200

    Installation
    Max. omgivningstemperatur 40 °C
    Max. driftstryck 6 bar
    Flänsstandard DIN
    Rörförbindelse DN40/50
    Trycksida DN 40
    Trycksteg PN10
    Max. installationsdjup 10 m
    Inst. torr/våt SUBMERGED
    Kopplingsfot 96076063

    Elektriskdata
    Uttagen effekt - P1 3,7 kW
    P2 3,1 kW
    Nätfrekvens 50 Hz
    Märkspänning

    3 x 400-
    415 V
    Spänningstolerans +6/-10 %
    Max antal starter per timme 30
    Nominell ström 7 A
    Startström 43 A
    Beräknad ström vid noll belastning 3,1 A
    Cos phi - Effektfaktor 0,86
    Cos phi - p.f. vid 3/4 belastning 0,81
    Cos phi - p.f. vid 1/2 belastning 0,71
    Hastighet 2900rpm
    Tröghetsmoment 0,01 kg m²
    Motorns verkningsgrad vid full belastning 0,84%
    Motorns verkningsgrad vid 3/4 belastning 0,82%
    Motorns verkningsgrad vid 1/2 belastning 0,79%
    Antal poler 2
    Startmetod direct-on-line
    Kapslingsklass (EC 34-5) IP68
    Isolationsklass (EC 85) F
    Explosionsskyddad N
    Motorskydd TERMISK BRYTARE
    Termiskt skydd utvändig
    Kabellängd 10 m
    Kabeltyp LYNIFLEX
    Typ av skarvkoppling Ingen plug

    Styrningar
    Styrenhet Ej inkluderad
    External
    Fuktgivare utan fuktighetssensor

    Övriga
    Nettovikt 70,7 kg

     Prestanda kurvor

    Notera

    Detta är nominella driftpunkten.

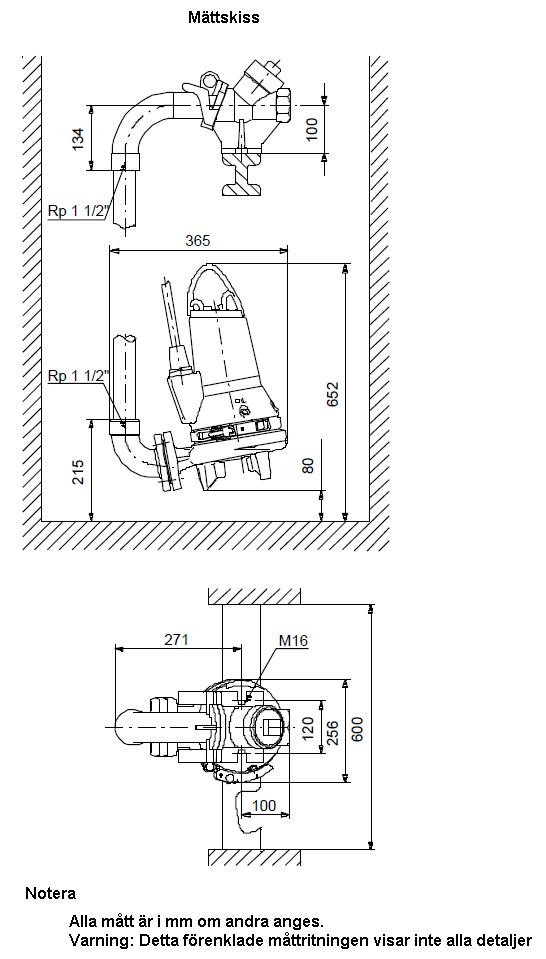

    » Ritning med mått beskrivning
    • Avloppspump med autoadapt Grundfos SEG.40.31.2.50B, 3,1kW 3,36 l/s 26,62m 3x400V 50Hz
      Art. nr.
      GRU96075915
      Avloppspump med autoadapt Grundfos SEG.40.31.2.50B, 3,1kW 3,36 l/s 26,62m 3x400V 50Hz
