Avloppspump Grundfos SEV.65.80.30.2.50D, 3kW 7,5 l/s 12,92m 3x400V 50HzNormalsugande, enstegs centrifugalpump utformad för hantering av spillvatten, processvatten och råavlopp.
Pumpen är utformad för intermittent och kontinuerlig drift.
Det vätskefria och underhållsfria kylsystemet säkerställer att pumpen kan dränkt eller torrinstallerad.
Det effektiva SuperVortex-pumphjulet ger passage för långa fibrer och fasta partiklar upp till 65 mm och är lämpligt för spillvatten med torrsubstansinnehåll på upp till 5 %.
Ett unikt monteringssystem med rostfritt spännband gör att pumpen snabbt och enkelt kan kopplas isär från motorenheten för service och inspektion.
Inga specialverktyg krävs.
Röranslutningen sker med en DIN-fläns.
Produktinformation
Normal applikation är transport av vätska, såsom:
Stora volymer dränerings- och ytvatten
Hushållsspillvatten med utlopp från toaletter
Spillvatten från kommersiella byggnader utan utlopp från toaletter
Slamhaltigt industriellt spillvatten
Pumpen är idealisk för pumpning av ovanstånde vätskor från exempelvis:
Kommunala nätverkspumpstationer
Offentliga byggnader
Flerfamiljshus
Fabriker/industrier
Pumpen är lämplig för både tillfällig och permanent installation antingen som fristående på ringstativ, på basstativ, på fästen eller på ett autokopplingssystem.
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Pump Vätska |
Alla newtonska vätskor |
| Vätsketemperatur område |
40 °C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Resulterande flöde |
7,5 l/s |
| Max. flöde |
12,5 l/s |
| Resulterande lyfthöjd för pumpen |
12,92 m |
| Max. tryck |
21,4 m |
| Typ av hjul |
SUPER VORTEX |
| Max. partikelstorlek |
65 mm |
| Primär axeltätning |
SIC/SIC |
| Sekundär axeltätning |
KOL/CERAMICS |
| Max hydralisk verkningsgrad |
34 % |
| Läs på namnskylten |
EN12050-1 |
| Kurvtolerans |
ISO9906:2012 3B2 |
| Kylmantel |
Med kylmantel |
| Material |
| Pumphus |
EN 1561 EN-GJL-250 |
| Pumphjul |
Gjutjärn |
| Installation |
| Max. omgivningstemperatur |
40 °C |
| Max. driftstryck |
6 bar |
| Flänsstandard |
DIN |
| Trycksida |
DN 80 |
| Trycksteg |
PN 10 |
| Max. installationsdjup |
20 m |
| Inst. torr/våt |
DRY/SUBMERGED |
| Installation |
horisontal eller vertikal |
| Elektriskdata |
| Uttagen effekt - P1 |
3,8 kW |
| P2 |
3 kW |
| Nätfrekvens |
50 Hz |
| Märkspänning |
3 x 380-
415 V
|
| Spänningstolerans |
+6/-10 % |
| Max antal starter per timme |
20 |
| Nominell ström |
6,8-6,5 A |
| Beräknad ström vid 3/4 belastning |
5 A |
| Beräknad ström vid 1/2 belastning |
3,9 A |
| Startström |
51 A |
| Beräknad ström vid noll belastning |
2,5 A |
| Cos phi - Effektfaktor |
0,87 |
| Cos phi - p.f. obelastad |
0,22 |
| Cos phi - p.f. vid 3/4 belastning |
0,83 |
| Cos phi - p.f. vid 1/2 belastning |
0,74 |
| Hastighet |
2910rpm |
| Startmoment |
23 Nm |
| Avbrottsvridmoment |
33 Nm |
| Tröghetsmoment |
0,0098 kg m² |
| Motorns verkningsgrad vid full belastning: |
79,6 % |
| Motorns verkningsgrad vid 3/4 belastning |
78,5% |
| Motorns verkningsgrad vid 1/2 belastning |
75,1 % |
| Antal poler |
2 |
| Startmetod |
Direct-online |
| Kapslingsklass (EC 34-5) |
IP68 |
| Isolationsklass (EC 85) |
F |
| Explosionsskyddad |
N |
| Motorskydd |
TERMISK BRYTARE |
| Termiskt skydd |
invändig |
| Kabellängd |
10 m |
| Kabeltyp |
LYNIFLEX |
| Typ av skarvkoppling |
Ingen plug |
| Styrningar |
| Styrenhet |
Ej inkluderad |
| Fuktgivare |
utan fuktighetssensor |
| Vatten-i-olja sensor |
utan vatten i olja sensor |
| Temp.givare |
N |
Prestanda kurvor
Notera
Detta är nominella driftpunkten.

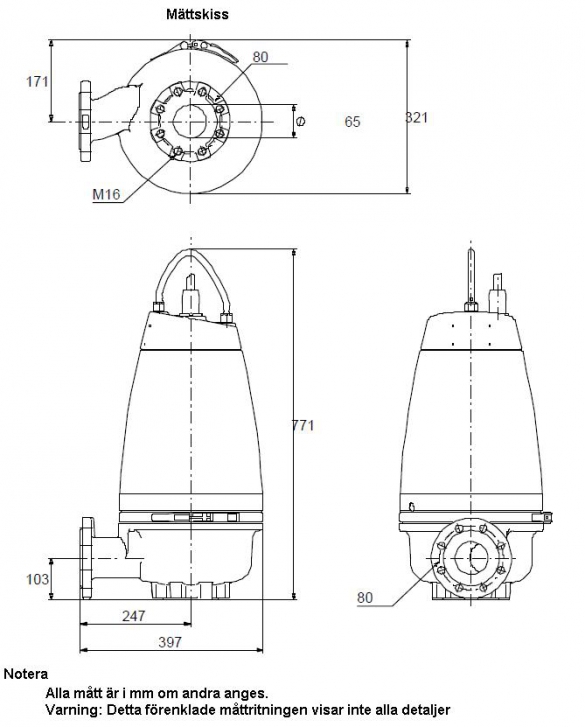

» Ritning med mått beskrivning
