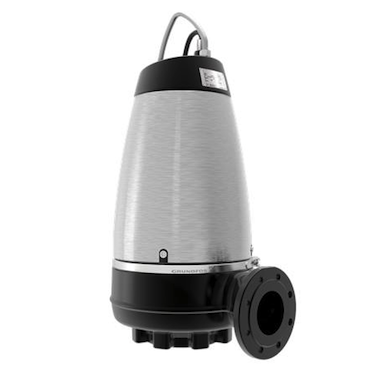

Avloppspump Grundfos SE1.80.100.40.4.51D.B, 4kW 184m³/h, 17,1m 3x380-415V 50Hz
Avloppspump Grundfos SE1.80.100.40.4.51D.B 4kW 184m³/h, 17,1m 3x380-415V 50Hz
- Normalsugande, enstegs centrifugalpump utformad för hantering av spillvatten, processvatten och råavlopp.
- Pumpen är utformad för intermittent och kontinuerlig drift.
- Det vätskefria och underhållsfria kylsystemet säkerställer att pumpen kan dränkt eller torrinstallerad.
- Det revulotionerande S-tube®-pumphjulet ger fri sfärisk passage för fasta partiklar med en storlek upp till 80 mm och är lämpligt för spillvatten med torrsubstansinnehåll på upp till 3 %.
- Ett unikt monteringssystem med rostfritt spännband gör att pumpen snabbt och enkelt kan kopplas isär från motorenheten för service och inspektion.
- Inga specialverktyg krävs.
- Röranslutningen sker med en DIN-fläns.
Ytterligare produktinformation
Normal applikation är transport av vätska, såsom:
Normal applikation är transport av vätska, såsom:
- Stora volymer dränerings- och ytvatten
- Hushållsspillvatten med utlopp från toaletter
- Spillvatten från kommersiella byggnader utan utlopp från toaletter
- Slamhaltigt industriellt spillvatten
- Kommunala nätverkspumpstationer
- Offentliga byggnader
- Flerfamiljshus
- Fabriker/industrier
- Pumpen är lämplig för både tillfällig och permanent installation antingen som fristående på ringstativ, på basstativ, på fästen eller på ett autokopplingssystem.
| Vätska | |
| Pump Vätska | Alla newtonska vätskor |
| Vätsketemperatur område | 40 °C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Resulterande flöde | 184m³/h |
| Max. flöde | 184m³/h |
| Resulterande lyfthöjd för pumpen | 9,493 m |
| Max. tryck | 17,1 m |
| Typ av hjul | S-TUBE |
| Max. partikelstorlek | 80 mm |
| Primär axeltätning | SIC/SIC |
| Sekundär axeltätning | KOL/CERAMICS |
| Max hydralisk verkningsgrad | 71% |
| Läs på namnskylten | EN12050-1 |
| Kurvtolerans | ISO9906:2012 3B2 |
| Kylmantel | Med kylmantel |
| Material | |
| Pumphus | EN 1561 EN-GJL-250 |
| Pumphjul | Gjutjärn |
| Installation | |
| Max. driftstryck | 6 bar |
| Flänsstandard | DIN |
| Trycksida | DN 100 |
| Trycksteg | PN 10 |
| Max. installationsdjup | 20 m |
| Inst. torr/våt | DRY/SUBMERGED |
| Installation | horisontal eller vertikal |
| Elektriskdata | |
| Uttagen effekt - P1 | 4,9 kW |
| P2 | 4 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380- |
| Spänningstolerans | +6/-10 % |
| Max antal starter per timme | 20 |
| Nominell ström | 10,0-10,2 A |
| Beräknad ström vid 3/4 belastning | 8,2 A |
| Beräknad ström vid 1/2 belastning | 7,1 A |
| Startström | 67 A |
| Beräknad ström vid noll belastning | 6,1 A |
| Cos phi - Effektfaktor | 0,73 |
| Cos phi - p.f. obelastad | 0,11 |
| Cos phi - p.f. vid 3/4 belastning | 0,65 |
| Cos phi - p.f. vid 1/2 belastning | 0,52 |
| Hastighet | 1460rpm |
| Startmoment | 72 Nm |
| Avbrottsvridmoment | 100 Nm |
| Tröghetsmoment | 0,1253 kg m² |
| Motorns verkningsgrad vid full belastning: | 82,2 % |
| Motorns verkningsgrad vid 3/4 belastning | 81,7% |
| Motorns verkningsgrad vid 1/2 belastning | 78,2 % |
| Antal poler | 4 |
| Startmetod | star/delta |
| Kapslingsklass (EC 34-5) | IP68 |
| Isolationsklass (EC 85) | F |
| Explosionsskyddad | N |
| Motorskydd | TERMISK BRYTARE |
| Termiskt skydd | invändig |
| Kabellängd | 10 m |
| Kabeltyp | LYNIFLEX |
| Typ av skarvkoppling | Ingen plug |
| Styrningar | |
| Styrenhet | Ej inkluderad |
| Fuktgivare | utan fuktighetssensor |
| Vatten-i-olja sensor | utan vatten i olja sensor |
| Temp.givare | N |
| Övriga | |
| Nettovikt | 177 kg |
| Bruttovikt | 198 kg |
Prestanda kurvor
Notera
Detta är nominella driftpunkten.
