Avloppspump Grundfos SE1.50.80.22.2.50D.B, 2,2kW 75m³/h, 18,1m 3x380-415V 50Hz
Avloppspump Grundfos SE1.50.80.22.2.50D.B, 2,2kW 75m³/h, 18,1m 3x380-415V 50Hz
Normal applikation är transport av vätska, såsom:
*-Bilden på produkten kan avvika från aktuell produkt.

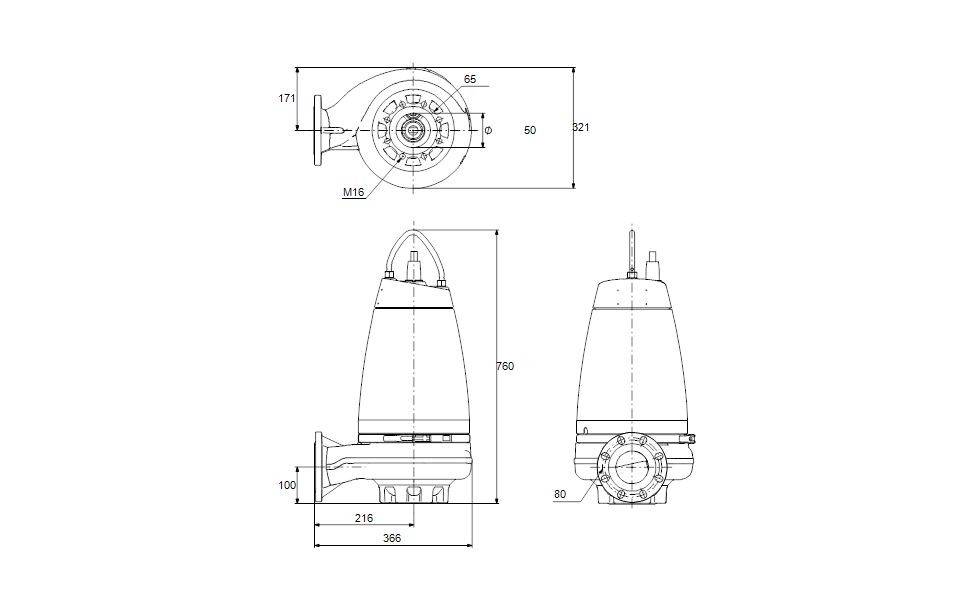

» Ritning med mått beskrivning
- Normalsugande, enstegs centrifugalpump utformad för hantering av spillvatten, processvatten och råavlopp.
- Pumpen är utformad för intermittent och kontinuerlig drift.
- Det vätskefria och underhållsfria kylsystemet säkerställer att pumpen kan dränkt eller torrinstallerad.
- Det revulotionerande S-tube®-pumphjulet ger fri sfärisk passage för fasta partiklar med en storlek upp till 50 mm och är lämpligt för spillvatten med torrsubstansinnehåll på upp till 3 %.
- Ett unikt monteringssystem med rostfritt spännband gör att pumpen snabbt och enkelt kan kopplas isär från motorenheten för service och inspektion.
- Inga specialverktyg krävs.
- Röranslutningen sker med en DIN-fläns.
Normal applikation är transport av vätska, såsom:
- Stora volymer dränerings- och ytvatten
- Hushållsspillvatten med utlopp från toaletter
- Spillvatten från kommersiella byggnader utan utlopp från toaletter
- Slamhaltigt industriellt spillvatten
- Kommunala nätverkspumpstationer
- Offentliga byggnader
- Flerfamiljshus
- Fabriker/industrier
- Pumpen är lämplig för både tillfällig och permanent installation antingen som fristående på ringstativ, på
- basstativ, på fästen eller på ett autokopplingssystem.
*-Bilden på produkten kan avvika från aktuell produkt.
| Flytande | |
| Vätsketemperatur område | 40 °C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Max. flöde | 75m³/h |
| Max. huvud | 18,1m |
| Typ av pumphjul | S-TUBE |
| Max. partikelstorlek | 50 mm |
| Primär axeltätning | SIC/SIC |
| Sekundär axeltätning | KOL/CERAMICS |
| Max hydralisk verkningsgrad | 66% |
| Läs på namnskylten | EN12050-2 |
| Kurvtolerans | ISO9906:2012 3B2 |
| Kylmantel | Med kylmantel |
| Material | |
| Pumphus | EN 1561 EN-GJL-250 |
| Pumphjul | Gjutjärn |
| Installation | |
| Max. driftstryck | 6 bar |
| Flänsstandard | DIN |
| Trycksida | DN 80 |
| Trycksteg | PN 10 |
| Max. installationsdjup | 20 m |
| Inst. torr/våt | DRY/SUBMERGED |
| Elektriskdata | |
| Effektingång - P1 | 2,8 kW |
| Märkeffekt-P2 | 2,2 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380- |
| Spänningstolerans | +6/-10 % |
| Max antal starter per timme | 20 |
| Nominell ström | 5,1-5,0 A |
| Beräknad ström vid 3/4 belastning | 3,8 A |
| Beräknad ström vid 1/2 belastning | 3 A |
| Startström | 37 A |
| Beräknad ström vid noll belastning | 2 A |
| Cos phi - Effektfaktor | 0,86 |
| Cos phi - p.f. obelastad | 0,21 |
| Cos phi - p.f. vid 3/4 belastning | 0,81 |
| Cos phi - p.f. vid 1/2 belastning | 0,72 |
| Hastighet | 2895rpm |
| Startmoment | 18 Nm |
| Avbrottsvridmoment | 23 Nm |
| Tröghetsmoment | 0,0095 kg m² |
| Motorns verkningsgrad vid full belastning: | 77 % |
| Motorns verkningsgrad vid 3/4 belastning | 76,6 % |
| Motorns verkningsgrad vid 1/2 belastning | 73,5 % |
| Antal poler | 2 |
| Startmetod | direct-on-line |
| Kapslingsklass (EC 34-5) | IP68 |
| Isolationsklass (EC 85) | F |
| Explosionsskyddad | N |
| Motorskydd | TERMISK BRYTARE |
| Termiskt skydd | invändig |
| Kabellängd | 10 m |
| Kabeltyp | LYNIFLEX |
| Typ av skarvkoppling | Ingen plug |
| Styrningar | |
| Styrenhet | Ej inkluderad |
| Fuktgivare | utan fuktighetssensor |
| Vatten-i-olja sensor | utan vatten i olja sensor |
| Temp.givare | N |
| Övriga | |
| Nettovikt | 107 kg |
| Bruttovikt | 118 kg |
Prestanda kurvor
